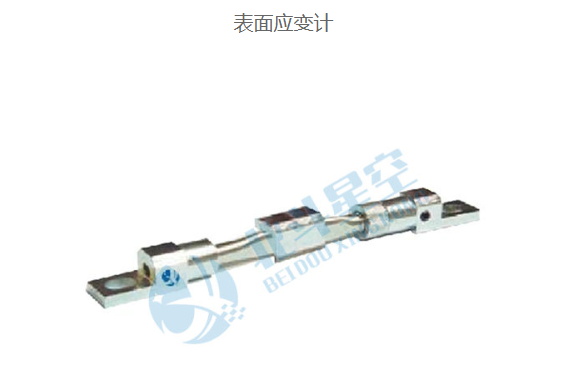

在電阻的各種安裝方法中，粘貼法應用最多。應變計粘貼質量的好壞，是決定應變測試成功與否的關鍵因素之一，因此，粘貼時必須嚴格按照粘貼的工藝流程進行操作。

　　一、 應變計粘貼和防護的工藝流程：

　　(1)應變計選擇→(2)膠粘劑選擇→(3)構件打磨→(4)表面清洗→

　　(5)畫線定位→(6)應變計清洗→(7)涂敷底膠→(8)應變計粘貼→(9)加熱固化→(10)貼片質量檢查→(11)引線連接→(12)質量檢查→(13)常溫及溫度性能補償→(14)質量檢查→(15)性能測試→(16)防護處理。

　　二、應變計粘貼工藝方法

　　使用不同粘結劑粘貼應變計的工藝是有差異的，這里我們只對其中的一些共同性的內容加以介紹。

　　(1) 應變計的準備

　　應變計的準備是指應變計的選擇、應變計檢查和應變計表面處理。應變計的

　　選擇我們?cè)谇懊嬉呀?jīng)做了專門介紹，這里僅介紹其它兩方面的內容。

　　a. 應變計檢查：包括外觀檢查和阻值檢查

　　外觀檢查主要看基底和蓋層有否破損，敏感柵有否銹斑，引線有無折斷的危險，敏感柵排列是否整齊，有無短路、缺口、斷柵、劃傷和變形，基底是否有氣泡、皺折、坑點存在。測量電阻應該精確到0.1Ω。

　　b. 應變計表面處理

　　應變計在使用前，要用脫脂棉浸無水乙醇擦洗，注意兩面都要清洗，對沒有蓋層的應變計，要順著敏感柵的方向輕輕擦洗，洗凈后用紅外線燈或其它烘干裝置烘干備用。

　　(2) 粘貼表面的處理

　　為了使應變計粘貼牢固，需要對粘貼表面進行機械、化學處理、處理范圍約為應變計面積的3-5倍。

　　首先除去油污、銹斑、氧化膜、鍍層、涂料等，根據試件材料選用粒度為220-400#的砂紙進行打磨，并打出與貼片方向呈45°角的交叉條紋，然后用浸有丁酮或丙酮的脫脂棉球清洗打磨部位，并用無水乙醇清洗至棉球上不見任何污漬為止。注意，擦洗時要沿單一方向進行，不要來回交替擦拭。清洗干凈的表面要避免再次污染(如用嘴吹氣)及手觸摸，待溶劑揮發表面完全干燥后立刻貼片。

　　為保證應變計粘貼位置的準確，可用無油圓珠筆芯或劃針在貼片部位輕輕劃出定位線。劃線時，線不能劃到應變計貼片部位下面，避免對應變計產生損傷。經過劃線的試件表面需用丙酮、無水乙醇、丁酮、三氯乙烷、異丙醇等溶劑對貼片試件表面單項清洗，并及時擦干或烘烤干，避免表面有油污殘留或溶劑殘留，對貼片質量產生致命性影響;貼片時， 北京發明專利盡量保證應變計的位置準確，刷膠均勻性，膠量控制適量等;然后蓋上聚四氟乙烯薄膜，用手指均勻擠壓應變計，排除多余膠液和氣泡，同時，輕輕撥動應變計，調整應變計位置，使其定位準確，真實反映測量點的應變。

　　(3) 底膠處理

　　許多粘結劑要求涂底膠，并經適當?shù)臒峁袒幚怼５啄z面積約為應變計面積的1.5倍。底膠一般采用與貼片膠相同的粘結劑，厚度應控制在0.01-0.03mm并按相應的固化參數進行充分固化。

　　在滿足粘合和絕緣強度的前提下，粘結層(包括底膠)越薄越好，因?yàn)檫@樣可以保持較強的傳遞應變能力，減少膠層的不均勻性，降低蠕變和靈敏系數分散。有些粘結劑不需要涂刷底膠，如H-600、H-610等，這些粘結劑的粘結力強，絕緣強度高，蠕變小，特別適合制造傳感器和精密應力分析。

　　(4) 應變計粘貼

　　應變計粘貼是整個貼片過程中最關鍵的步驟，對測試精度有絕對影響。粘貼前，對所需的工具、量具(如鑷子、刀片、玻璃板)用丙酮清洗干凈，戴上潔凈的細紗手套，用化妝筆在試件表面貼片部位和應變計基底上分別涂刷粘結劑，稍稍晾干，待膠液略有發粘時，將應變計的中心線對準試件的定位線準確的貼上，蓋上一層聚四氟乙烯膜，沿應變計軸線方向用手指滾壓3-4次，排凈氣泡并擠出多余膠液，按所用粘結劑的要求自然干燥適當時間后揭掉聚四氟乙烯薄膜。注意，帶有引線的應變計要從無引線的一端開始揭起，用力方向盡量與粘貼表面平行，以防將應變計帶起。

　　粘貼完畢后，要對應變計進行認真檢查，發現基底有損壞，敏感柵有變形、斷路、短路，貼片位置不正確，有氣泡，局部沒貼上，絕緣強度不夠等問題，應及時排除，或鏟除重貼。

　　(5) 固化

　　目前國內外常用的粘結劑大多數都需要加熱固化。溫度、時間和壓力是固化的三要素，這三者都應嚴格按粘結劑的相應固化工藝規范加以保證。應變計的加壓一般是在其上依次鋪墊聚四氟乙烯薄膜、硅橡膠板，再用夾具或壓塊加壓，對復雜型面，可用專門夾具加壓，砂袋、捆扎加壓也常常被采用。

　　為有效地消除內應力，一般在卸壓后將溫度升到高出加壓固化溫度30℃左右，保溫1-2小時進行穩定化處理，具體的貼片固化參數可參考相應的貼片膠介紹，如H-600，貼片工藝為：初固化，加壓0.1-0.3MPa，升溫至135℃，保溫2小時，然后降溫到室溫卸壓，再升溫至165℃，保溫2小時，后降到室溫即可。

　　(6) 粘貼質量檢查

　　加溫固化后，對應變計的粘貼質量要作認真檢查，檢查項目有：

　　a. 應變計粘貼前后阻值的變化;

　　b. 絕緣電阻;

　　c. 片內是否有殘余的氣泡;

　　d. 貼片位置準確與否;

　　e. 有否斷路、短路或敏感柵變形。

　　三.組橋或焊接

　　如果在應變計表面焊接，焊接前，應用水砂紙或含砂橡皮輕輕擦除焊端表面殘留膠液和氧化物，并清洗干凈，方便焊接，避免破壞焊端;焊接溫度不能太高(常溫應變計不能超過250℃)，焊接時間不能太長，應迅速焊接，避免高溫對應變計焊端產生損傷，降低絕緣強度等。焊接引線應采用柔軟，材質不能太硬的線材，以免長時間受力時，線材損壞或脫落;盡量在應變計焊端和接線端子之間的連接線上留出應力釋放環，避免試件或彈性體長期受力或溫度發生較大范圍變化時，在連接線上形成內應力集中，造成引線拉斷，使橋路或電路斷路。

　　焊接后，助焊劑應清洗干凈，不能有殘留，以免對應變計的絕緣強度和阻值產生影響。完畢后，應對其絕緣強度再次進行測量。

　　四、性能測試(主要針對傳感器)

　　(1)加載性能測試

　　傳感器裝夾準確，無松動現象;加載點精準，無移位，最好是點對點加載;加載儀器自動加載，測試儀器采用自動巡檢方式，減少人為因素的影響;線路連接完好，無接觸不良、虛焊等現象。

　　(2)溫度性能測試

　　模擬環境的溫度設備控溫精度要高，符合傳感器測試要求，無溫度梯度、瞬變等現象;根據傳感器體積大小確定保溫時間，必須使被測傳感器內部溫度均勻、恒定，達到要求的溫度值，避免在傳感器彈性體內部產生溫度臺階;濕熱條件下的測試，必須使周圍環境的溫度、濕度達到規定的要求。

　　(3)環境要求

　　室內環境條件必須達到國家標準要求，減少環境對傳感器的影響。

　　五、防護處理

　　對已安裝好的應變計采取可靠實用的防護措施，是保證應變計正常工作，提高測試精度的有效途徑。應變計防護的根本途徑，是利用一定的材料或介質將應變計連同其附件與惡劣環境隔開，所以首先在應變計安裝和使用過程中，謹慎、細心地操作，保持不用手直接接觸就是一種有效的防護措施;其次就是利用涂敷保護層來進行防護，應變計的防護一般可選用AZ-709膠，對裸露部份進行防護，要求涂刷均勻，然后覆蓋南大703、704、D04等硅橡膠即可。

　　應變計使用中容易出現的問題和對策

　　一、 零點漂移

　　我們知道在應變計應用中最容易出現，也是最難控制的就是零點漂移，零點漂移受各種因素的影響，以下我們就詳細進行分析。

　　(1) 絕緣電阻的影響

　　絕緣電阻是應變計的重要電性能指標，它的大小表現最直接的就是應變計的零點漂移。所謂絕緣電阻就是應變計敏感柵與被測構件或彈性體之間的電阻，如果絕緣強度降低或較低時，敏感柵和構件之間或彈性體之間就會有漏電流產生，進而影響到應變計的零點穩定性，即為漂移。那么產生這一問題的因素有哪些，如何解決，是我們所關心的。

　　a. 應變計焊接后，助焊劑未清洗或清洗不干凈，引起絕緣強度下降。

　　焊劑一般是活性好、浸潤性好的材料，利于焊錫和焊端結合，但它也往往是一種離子物體，如果沒有進行清洗或清洗不徹底，陽離子就會進行遷移，引起絕緣強度不能滿足要求。

　　b. 應變計焊接時由于烙鐵漏電或溫度過高、時間過長，引起應變計基底擊穿，造成絕緣強度下降。針對這一問題，在使用烙鐵時必須對其進行檢測，保證其焊接端的絕緣強度，以避免產生擊穿現象或?qū)θ松碓斐蓚?焊接時保證溫度不能超過230℃，短時多次焊接，避免基底產生異化擊穿。



　　c. 應變計受潮造成絕緣強度下降。這一現象主要由于應變計應用時防護不好或應用過程中環境溫度過大造成，這種漂移與a較為類似，所以在應用過程中，必須要將環境溫度控制在60%以內;在應用時必須對應變計進行防護，避免水汽侵入，影響應變計穩定。

　　d. 應變計被刺穿，造成絕緣強度下降。這一問題主要是在貼片或組橋過程中形成，如有堅硬物體夾持應變計或構件、彈性體表面毛刺、劃痕等刺穿應變計或焊接時烙鐵頭過于尖利刺穿應變計等。

　　(2) 貼片缺陷造成的影響

　　這一問題主要在貼片過程中形成。

　　a. 貼片后存在虛空現象，造成應變計零點漂移。

　　檢查時，就會發現應變計基底背面有異物感、發花，同時用軟的物體對應變計施加力時，應變計電阻值就會發生變化，而去掉時，阻值很快就會恢復。而由于虛空，造成應變計加電時局部熱量增加產生熱漂移所致。

　　b. 貼片時膠層太厚或貼片后產生膠棱、鼓包等，造成應變計零點漂移。這一現象主要表現為應變計背部有層次感、周圍膠液殘留較多、固化后留有膠棱、鼓包。造成這一現象的主要原因是構件表面清洗不干凈有顆粒或膠液涂刷不均勻或膠液過多。

　　(3) 應變計浮柵或密封層脫起，造成應變計零點漂移。

　　a. 應變計浮柵。主要表現為側光觀察應變計時，發現應變計表面有針狀亮點或用顯微鏡觀察時敏感柵有扭曲現象。造成這一問題可能是環境溫度過大或清洗溶劑含水量過大，造成應變計受潮所致。

　　b. 密封層脫起。主要表現為密封層有部份或全部脫起，造成這一問題的主要原因是密封層與敏感柵的粘結力不夠所造成，引起敏感柵散熱不均勻。

　　二、貼片后阻值異常

　　一般情況下，應變計貼片后其阻值會有微小變化或不變，但有時用戶會反映應變計阻值發生很大變化，造成這問題的因素有以下幾點：

　　(1) 加壓固化時加壓力過大，造成貼片后阻值異常，適當降低加壓力，推薦用戶加壓力范圍0.15MPa-0.3MPa。

　　(2) 加壓時加壓力不均勻，造成應變計敏感柵變形而阻值異常，這一問題主要是加壓夾具不規范，使應變計受力不均勻所致。

　　(3) 工裝設計的曲率半徑與構件不吻合，造成應變計變形或鼓包而阻值異常。

　　(4) 使用一段時間后，阻值發生異常。這一問題主要是應變計內部有氣泡或個別虛空或焊接時有不可靠因素存在等。

　　三、貼片后表面缺陷

　　從前述的內容中可以看出貼片的主缺陷有虛空、鼓包、膠層不均勻、膠層過厚、膠棱、壓坑、變形等，其中鼓包、壓坑只要不在敏感柵受力部位，均可以使用。針對這些缺陷，一定要在貼片后進行外觀檢查，剔出有缺陷的，保證貼片質量。同時應對阻值、絕緣電阻進行檢查，以免后道工序的浪費。

　　電阻應變片及其粘貼方法

　　一、 電阻應變片的種類和基本性能

　　應變片的種類很多。有電阻絲式、箔式、半導體、高溫、低溫、溫度自補償

　　等。電阻值一般為60-1000歐姆。在結構試驗中常用的是電阻絲式應變片。現將幾種應變片作一簡要介紹。

　　(一)電阻應變片的種類

　　1. 電阻絲式應變片

　　電阻絲式應變片的材料目前最廣泛使用的是康銅絲及鎳鉻絲(性能見表1)。因其溫度系數小，電阻系數大，應變靈敏度大，易于加工和焊接。

　　電阻絲式應變片按電阻絲纏繞形式可分為繞絲式和短接式兩種(如圖1所示)。將電阻絲做成所需長度(稱為應變片標距)，再拐彎幾次。制成格柵狀。通常絲直徑約0.02-0.1毫米。用彈性的膠粘于具有絕緣性的紙片上(稱紙基應變片)，或膠膜片上(稱膠基應變片)，在電阻絲始端和末端用錫焊接引出線，以便與電源相連。在電阻絲上蓋有一層強度高、韌性大的香煙紙(紙厚為0.015-0.02mm)或膠膜，也有的在膠膜上再蓋一層細氈，用來絕熱。這種應變片價格便宜，易于粘貼，目前在結構試驗中大量采用，其規格如表2.

　　2. 箔式應變片

　　箔式應變片用厚為4-10μ的康銅箔或鎳鉻箔片，用照相腐蝕法制成。可制成任何復雜形狀，尺寸準確，是應變片發展方向之一，但價格稍高。

　　3. 半導體應變片

　　半導體應變片是用硅型或鍺型半導體材料制成的。它的靈敏系數比絲式片和箔式片約高50倍。但它的電阻應變特性非線性較大，并且其溫度系數很大，價格很貴，操作技術要求高。除特殊要求外，一般應力測量不采用。

　　常用電阻絲合金性質 表1

　　合金 成分 Φ0.0025mm時之每M電阻數值Ω 電阻溫度系數10-6 /℃ 電阻系數ρ

　　Ω·MM2/M 制作難易 Kε

　　康銅 60Cu·40Ni 930-980 2 0.47-4.9 十分容易 2.0

　　錳銅 84Cu·12Mn·4Ni 750-800 0 0.42-4.4 十分容易 0.47

　　鎳鉻 80Ni·20Cr 1250-2000 400 0.9-1.1 容易 2.2-2.3

　　鎳鉻鐵 64Ni·11Cr·25Fe 2100-2200 ___ ___ 稍難 2.5

　　(二)電阻應變片的基本性能

　　1. 電阻應變片的靈敏系數

　　貼在構件上的電阻應變片，由于構件產生應變。應變片產生了微小的電阻變化。電阻變化率(△R/R)與應變(ε=△L/L)之比稱為應變片的靈敏系數(K)。根據推導，電阻絲單絲的靈敏系數KS主要與電阻絲材料的波桑比有關，因而為一常數。通常所用的柵狀電阻絲應變片，由于電阻應變片兩端的阻絲有圓弧彎轉部分，所以不僅沿電阻絲方向的應變能使應變片產生電阻變化，而垂直于電阻絲方向的應變亦使應變片產生部分電阻變化。這種現象稱為應變片的橫向效應。因此應變片的靈敏系數與電阻絲單絲的靈敏系數有所不同，但仍接近于常數。

　　應變片的靈敏系數還受應變片膠水的影響。通常應變片規格上所寫的靈敏系數都是工廠抽樣實測的數值。

　　為了檢查應變片的靈敏系數是否正確。可以在純彎曲標準梁(如圖2所示)或懸臂等強度標準梁上用應變儀測定。

　　圖2是純彎曲標準梁裝置的示意圖。以此方法為例說明測定方法如下。

　　在梁的跨中上下面貼上兩片(半橋兩片工作)要測定靈敏系數K值的應變片，在梁的跨中安置一個千分表測定梁的撓度。由于梁的幾何尺寸是已知的，所以可以推導出跨中撓度與其應變的關系式為：d=εL2/4h

　　式中：h—為標準梁的高度;

　　L—為標準梁的跨度(見圖2);

　　ε—為標準梁跨中的應變。

　　如果給梁一個應變?chǔ)? ，即可計算出一個相應的撓度d1 ，亦即當旋轉加荷螺絲使梁產生撓度d1時，則梁上產生一個已知應變?chǔ)? 。此時，如果將應變儀上應變讀數盤對準ε1 ，調整靈敏系數K度盤，使儀器達到平衡，則此時K度盤上所指的值即為所測應變片的靈敏系數值K1 。

　　由于K度盤不易讀準確，通常是將應變儀上的K度盤對準任意數值K任，再讀應變值為ε任。根據應變儀的設計結構原理：

　　△R/R = K1·ε1 = K任·ε任

　　因此即可算出所求的K1 為：

　　K1 = K任·ε任 / ε1

　　式中： ε1 —已知梁上的應變值，由千分表測定。

　　K任 —測定時應變儀上的靈敏系數;

　　ε任 —當梁的撓度為d1 時的實測應變值(因半橋兩片工作，所以應取應

　　變儀讀數除以2)。

　　為了減少應變片的橫向效應，有短接式應變片。短接式應變片系將應變片兩端圓弧彎轉部分改用粗短導線連接。此種片橫向效應很小，但制造工藝較復雜。

　　2. 電阻應變片的蠕變

　　由于固化膠水具有可塑性，同時又受到電阻絲反抗變形的作用，所以當電阻絲變形時，經過一段時間后，電阻絲的變形就減小一些，這樣使得試件的應變和電阻絲的應變不完全一致，相差△ε，如圖3所示。這種現象叫電阻應變片的蠕變。

　　蠕變可用百分比表示：

　　D = △ε/ ε試件×100%

　　一般情況下，經過30分鐘以后△ε基本不變，在一小時內蠕變百分比D一般不超過0.1%(儀器、導線的溫濕度誤差除外)。

　　蠕變大小主要取決于膠水的質量及固化的程度。在不同溫度下，不同牌號的膠水，蠕變值也是同的。在室溫范圍內一般蠕變較小，在30℃以上蠕變較大，為了消除蠕變現象，在試驗前可以進行幾次反復加荷。

　　3. 電阻應變片的滯后性

　　粘貼在試件上的應變片，當承受應變變化時，其輸出與應變之間的往復路線不完全相同。是一個封閉曲線，如圖4所示，這種現象稱作應變片的滯后性。

　　應變片的滯后現象與應變片的特性和粘貼技術以及被測試件的材料等因素有關。經幾次反復加荷后，滯后現象可以減小。

　　4. 電阻應變片的溫度特性

　　應變片中的電阻絲，不僅因應變產生電阻變化，由于溫度變化也會引起電阻 的變化，電橋產生與溫度成比例的輸出。這個現象叫熱輸出或稱溫度引起的零點漂移。所以在測量應變時必須考慮溫度補償。鎳鉻絲應變片如試驗中工作片與補償片之間溫度相差1℃，就要200με。但康銅絲應變片的溫度影響較小。還有由于試件和應變片的線膨脹系數不同，電橋亦會產生熱輸出。目前，溫度補償一般是采用在電橋內接溫度補償片的方法。溫度補償片貼在與試件相同材料但不受力的試件上。另外一種方法是采用溫度自補償片。在國內，這種溫度自補償片正在逐步推廣使用。

　　(三)電阻應變片的選擇

　　電阻應變片種類繁多，在實際使用時，按測量的要求選用。一般從以下幾方面來考慮：

　　1.測量時的溫度范圍

　　對紙基應變片，使用極限溫度一般不超過60℃。對于膠基應變片、箔式

　　應變片和半導體應變片。最高使用溫度一般為100℃。

　　2.測量的環境條件

　　選擇應變片時要考慮應變片的防潮問題。在潮濕情況下使用應變片應盡可能選用膠質基底應變片。

　　3.應變片標距的選擇

　　對于均勻材料(如鋼、有機玻璃等)作成的試件，可選用標距為5-10毫米的應變片。對于非勻質材料(如混凝土)的試件，應變片的標距應大于混凝土骨料最大粒徑的3-4倍。一般采用的標距為40-150毫米。對混凝土試件采用過小標距的應變片會產生較大的誤差(見圖5)。

　　4.應變片電阻值的選擇

　　應變片的電阻值，小標距片通常為117-125歐姆，長標距片為300-600歐姆。所選應變片的阻值應在應變儀使用的阻值范圍內，例如國產YJ-5型靜態應變儀使用應變片的阻值范圍為100-600歐姆。

　　另外根據電橋的供電橋壓的大小和應變片阻值，校驗應變片的最大電流，一般應變片的最大允許電流可參考表3.

　　應變片允許電流參考表 表3

　　電阻絲, 直徑(毫米)<, /SPAN> 0.02 0.025 0.03 0.05 0.08 0.1

　　應變片允許電流(毫安) 12.5 25-35 30 30-100 200 300

　　二、電阻應變片使用的粘接劑

　　(一)電阻應變片使用的粘接劑的選擇原則

　　應變片粘貼在試件上，試件產生的應變是通過粘接層傳遞到電阻絲上的。由于環境的溫度、濕度等因素的影響，粘接劑種類的不同，可能產生粘接層軟化，收縮或膨脹，從而使應變傳遞發生變化。為了使應變片能接受到實際的應變，保證測量精度，必須重視粘接劑的選擇。選擇粘接劑一般考慮以下因素：

　　1.粘接劑能使應變片與試件粘接牢固，操作簡單。

　　2.粘接后，較短時間里粘接層即具有較大的剪切強度。

　　3.不含雜質，化學穩定性能好，蠕變小。即使長期使用，粘接強度不變。

　　4.粘接劑干燥或固化后，電氣絕緣性能好，溫濕度變化時絕緣性能變化小。

　　5.在變形過程中，必須有很高的抗拉能力。其彈性模量應大于電阻絲的彈性模量。

　　6.對試件表面無腐蝕性及溶解性。

　　(二)目前土建試驗中常用的幾種粘接劑

　　1.硝化纖維類粘接劑

　　硝化纖維粘接劑即是賽潞潞膠。這是一種熱可塑性的粘接劑。可溶于多數有機溶劑(酒精、丙酮)中。應變片的粘接靠溶劑蒸發，以得到必要的粘接強度。這種粘接劑在常溫下便能干燥。但是，為了促進干燥，可根據溶劑的沸點，用較低的溫度進行加熱。使用溫度范圍是-50—+80℃。但這種粘接劑吸濕性稍大，由于吸水或吸濕，使粘接層膨脹，絕緣低。如在混凝土上使用，要涂底層。這種膠的配方很多，我們過去采用的配方是：硝化纖維片2克，乙酸乙脂30克，乙酸丁脂12克。但目前我們很少使用。北京西城區半導體器件廠采用這類膠制作應變片，其配方為：硝化纖維片8%,松香2%，丙酮30%，稀料(香焦水)30%，乙醚30%.

　　2.環氧樹脂類粘接劑

　　環氧樹脂膠是用環氧樹脂，摻入固化劑加熱聚合的。它與其它樹脂膠相比，粘貼的材料范圍廣，品種多。

　　這種樹脂固化時體積變化小，特別是常溫固化時，收縮量很小。因選用的樹脂種類和固化劑的不同，其固化過程的溫度要求也不同，分為常溫固化及加熱固化兩種。固化后粘接層抗剪強度為1-2㎏/m㎡，加熱固化的粘接強度較大。這種粘接劑對紙基和膠基應變片及箔式應變片均適用。它適合于所有金屬(但對含炭量多的鑄鋼，石墨等其粘接力很低)、玻璃、塑料(聚四氟乙稀、氯乙稀、聚乙稀等除外)、瓷器等材料，均有良好粘接性能。這種粘接劑吸水率比較小，耐化學侵蝕性能好，可做防潮劑。

　　粘接劑由于使用的固化劑種類不同，其耐熱性能也不同，一般耐熱溫度為70-140℃。耐熱溫度高的粘接劑，其固化過程所需要的溫度也高，固化時收縮量也大。若在粘接劑中摻入適當?shù)奶盍蠒r(shí),其固化時的收縮量可以減小，同時提高了熱傳導系數和抗剪強度。我們?cè)囼?yàn)室所用6101#環氧樹脂是屬于常溫固化類的，使用的固化劑有低分子聚酰胺和乙二胺(固化劑)加二丁脂(增韌劑)兩種。用聚酰胺做環氧樹脂固化劑，可以起增塑柔韌作用，比用乙二胺作固化劑的固化時間長，所以可以給人以較長操作時間(約40分鐘)，而且，由于低分子聚酰胺用量的百分比范圍較寬，對稱量準確的要求不高，便于配制。此種配膠無揮發物質，所以固化后不留下孔洞，絕緣好，并且具有良好的抗腐蝕性、耐水性、耐磨性、化學穩定性。在常溫下固化，可以不用紅外線燈烤。此種粘接劑的配方見表4。

　　另外，我們還用“914”室溫快速固化環氧粘接劑，它由新型環氧樹脂和新型胺類固化劑組成：該粘接劑分為A、B(即樹脂、固化劑)兩部分。使用非常方便，只要近似按比例擠出混合使用即可。絕緣、防潮均好。

　　3.氰基丙稀酸類粘接劑

　　目前使用的501膠、502膠是屬于氰基丙稀酸類粘接劑。它是一種不含溶劑的無色透明的液體，流動性好。是在常溫下吸收空氣中的微量水份進行固化。使用時僅用手指加壓0.5-1分鐘便能固化。所以現場使用很方便，短時間內可粘貼數量較多的應變片。不論是紙基片、膠基片、或箔式應變片均可以使用。但作長時間的應力測定或反復作用的應力測定時，其粘接力多少有些下降，防潮性稍差些。

　　注意事項：

　　a.在封絕緣過程中，用吹風機加溫，能使環氧樹脂膠柔軟，便于操作。

　　b.在操作過程中的每個細小環節都要十分謹慎，隨時用萬用表測量應變片是否斷路和短路，發現后及時補救。

　　c.此種工藝的關鍵是引出線的地方，如果處理不好，潮氣往往從這里進去，因此在纏繞膠布時要裹緊，充滿膠。

　　d.在后張法縱向預應力筋上貼片時，貼片位置要沿縱向錯開25-30公分。以免在同一斷面附近應變片集中過多，施工不方便。

　　e.鋼筋上所貼應變計最好用膠基片，應變計的尺寸要適宜，Φ6以下鋼筋，選用的應變片柵寬要在3毫米以下，這樣方能使應變計緊密貼在鋼筋上。上述防潮方法的優點是：防水性能好，絕緣電阻高，一般在1-2KMΩ左右。但敷設工藝較麻煩。
